PROCEDES D'ECLAIRAGES TECHNIQUES STANDARD ET SUR-MESURE

POUR L'AUTOMATION ET L'INSPECTION

Matériel fabriqué en Allemagne

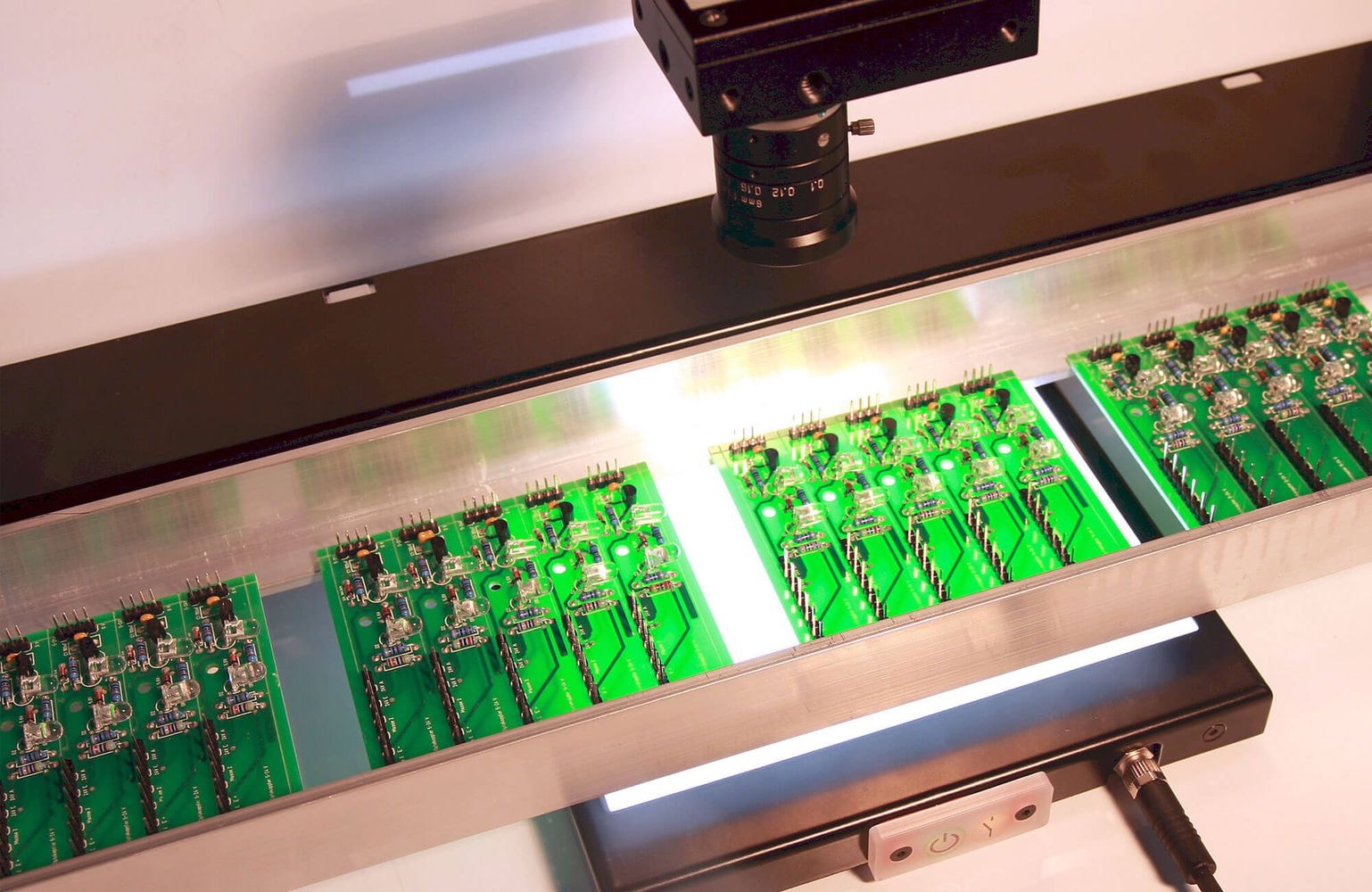

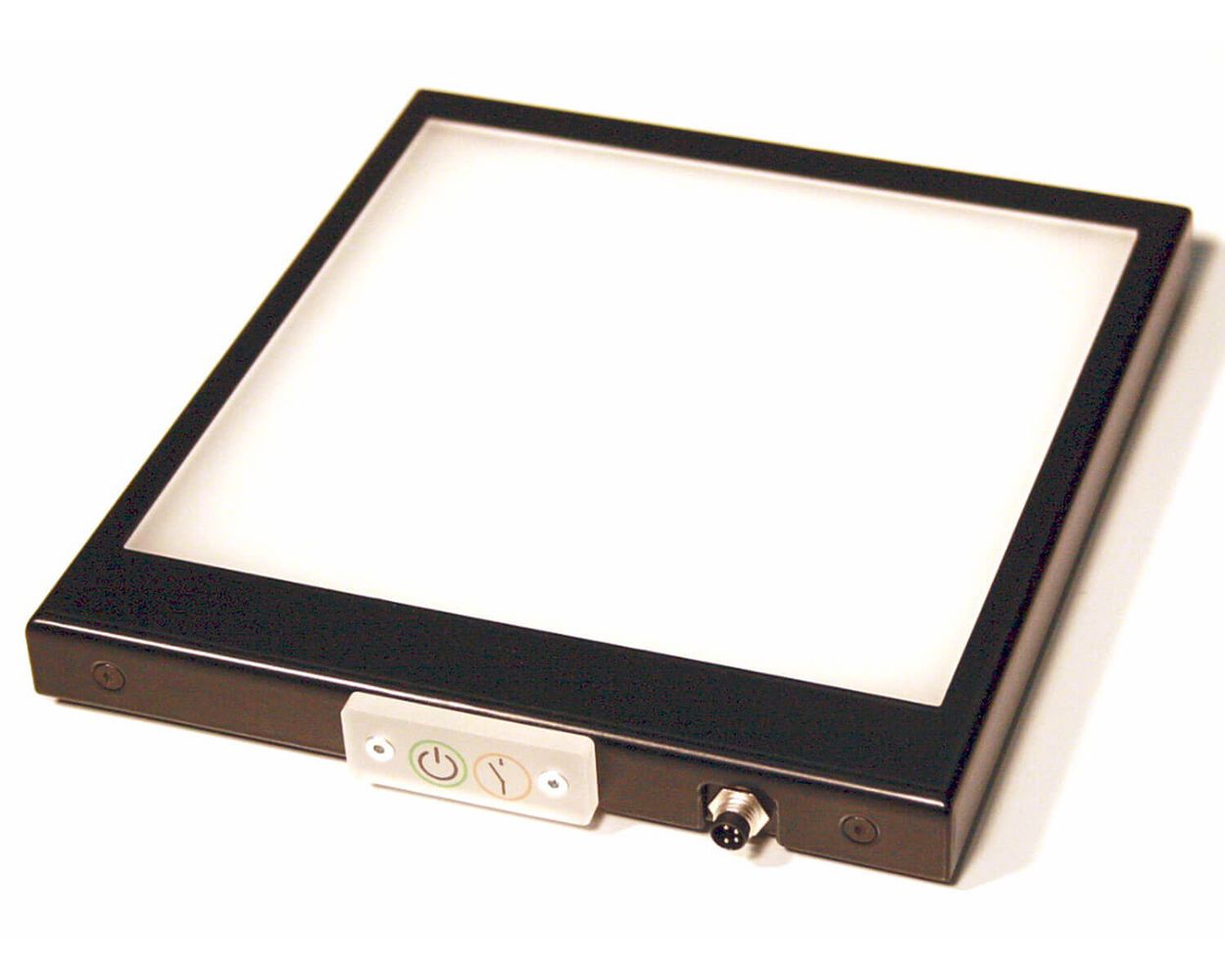

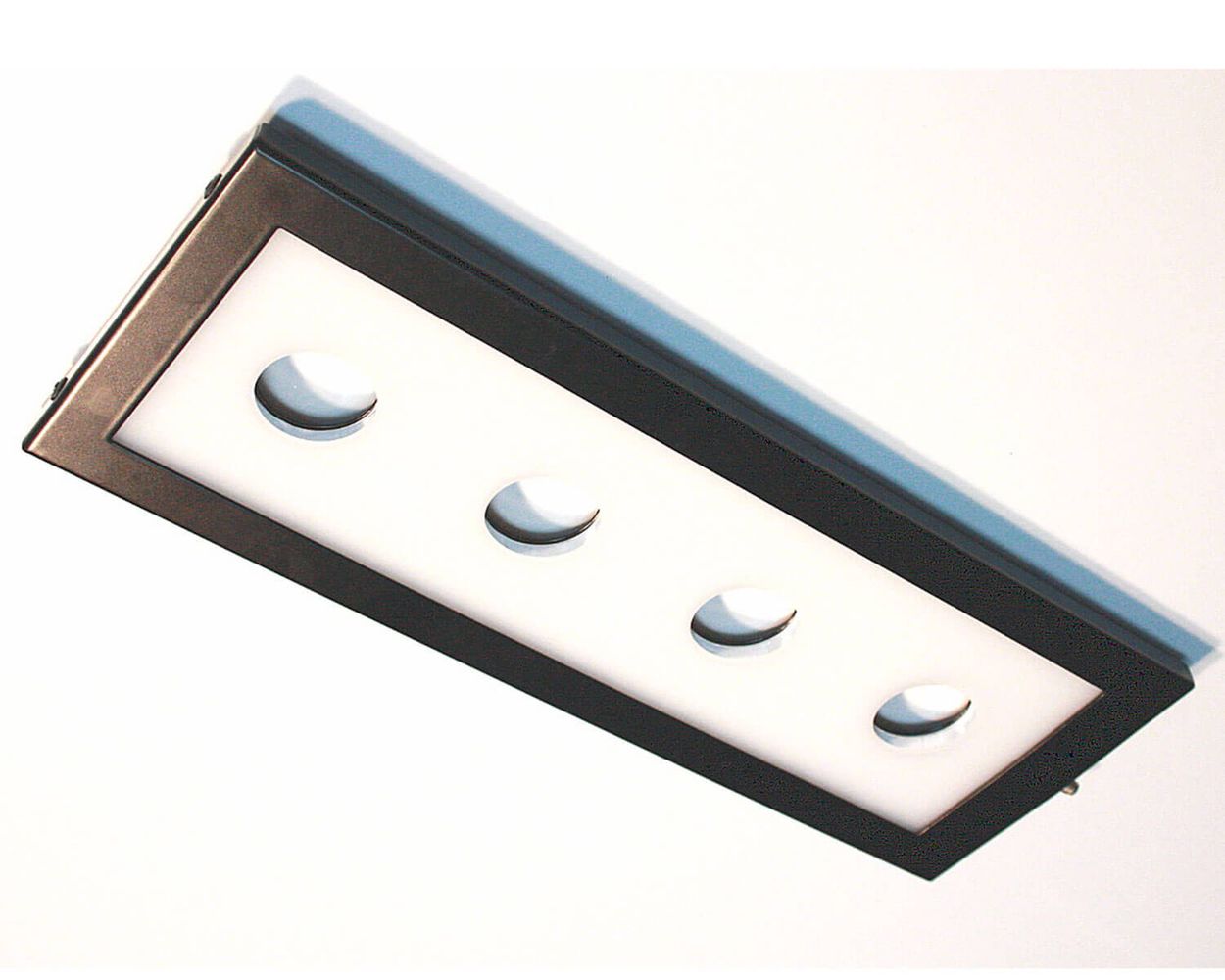

Éclairages de surface pour applications en lumière incidente ou transmise

Eclairages de surface avec système d'éclairage par les bords qui offrent une répartition de la lumière homogène tout au long de la durée de vie de nos éclairages LED.

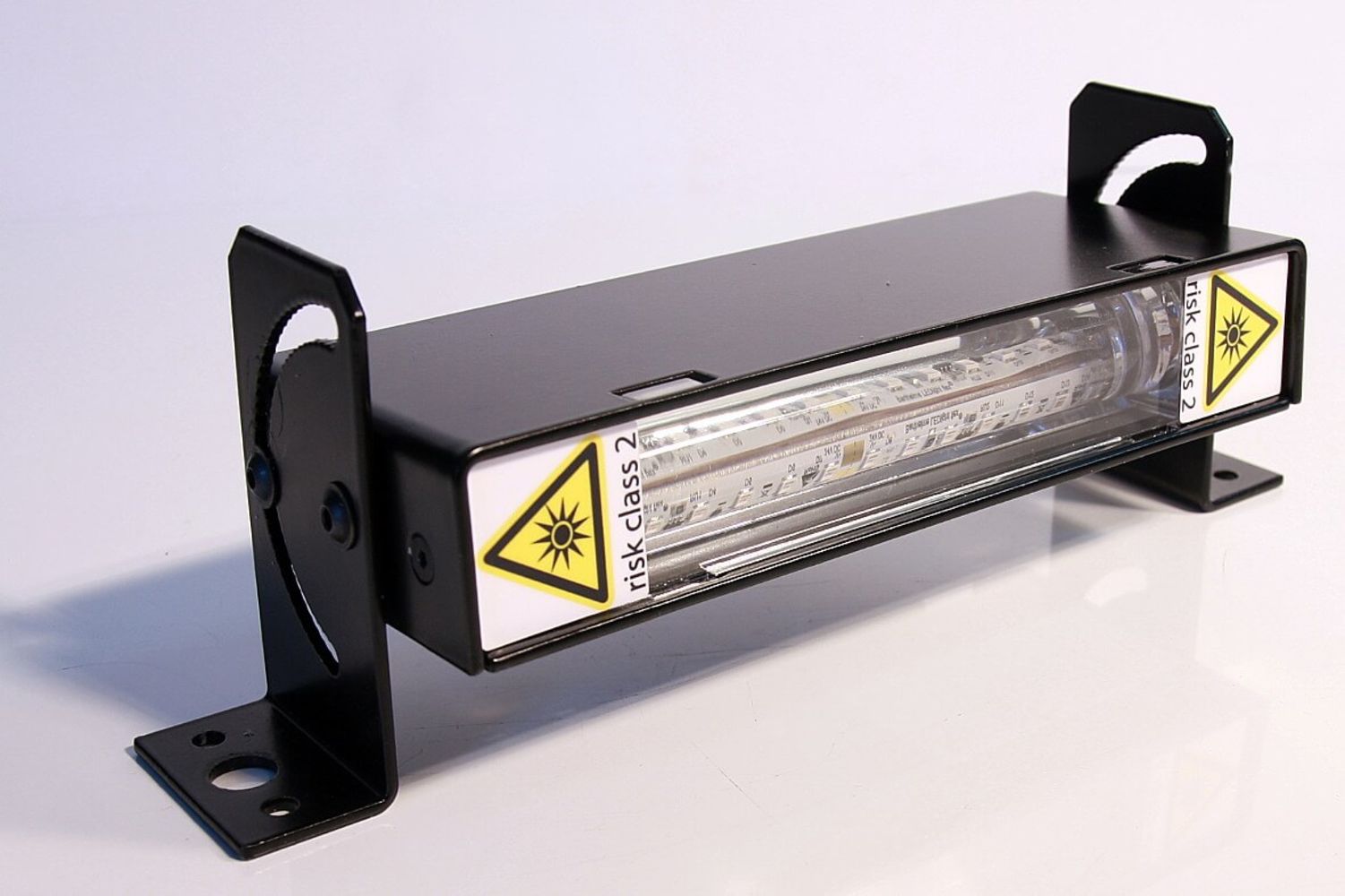

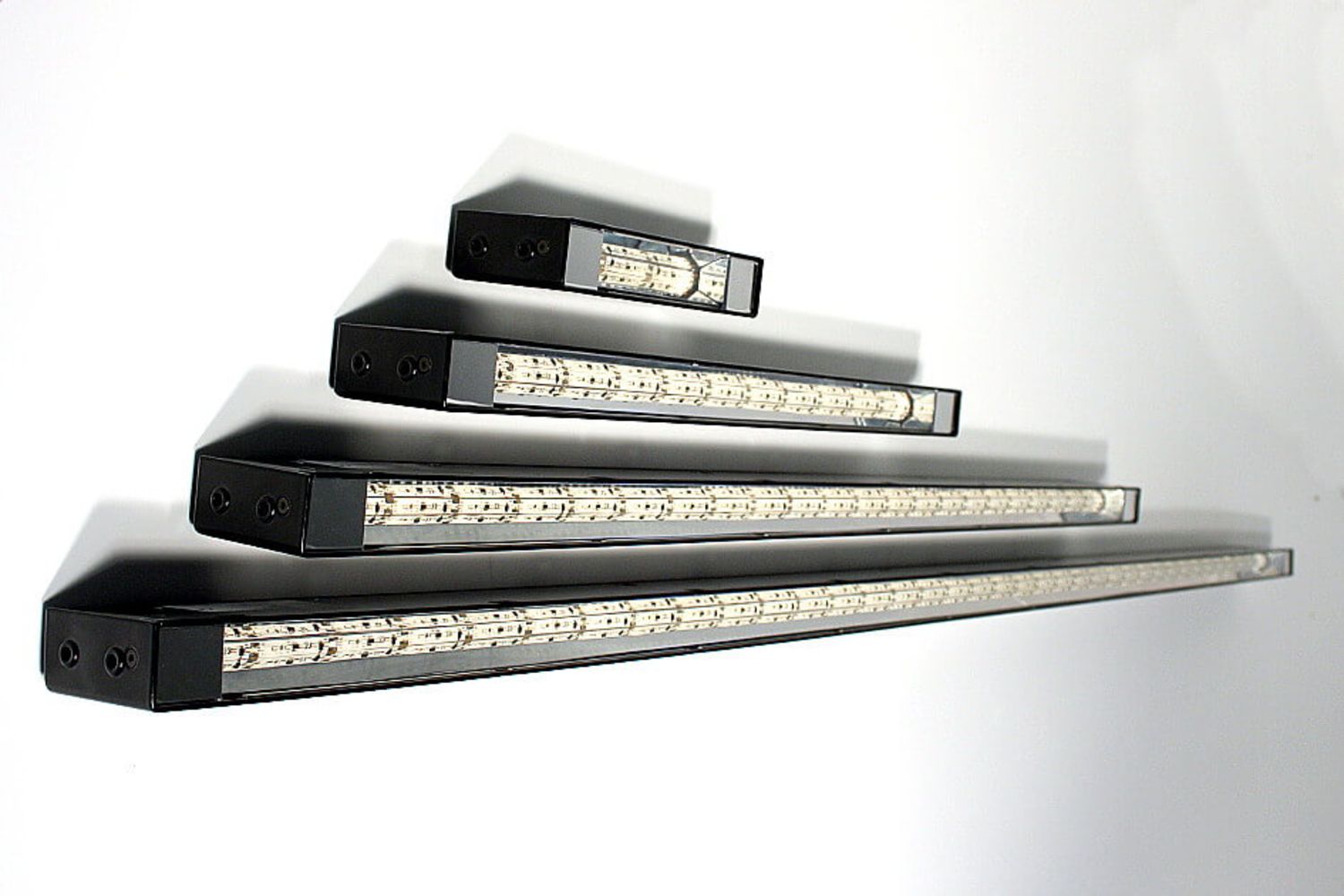

Barres lumineuses & éclairages linéaires

Cet équipement offre un grand nombre d'applications différentes. Diverses plaques de recouvrement et lentilles permettent de créer différents effets lumineux, de la barre lumineuse diffuse à un luminaire directionnel accentuée en passant par l'éclairage linéaire pour caméras.

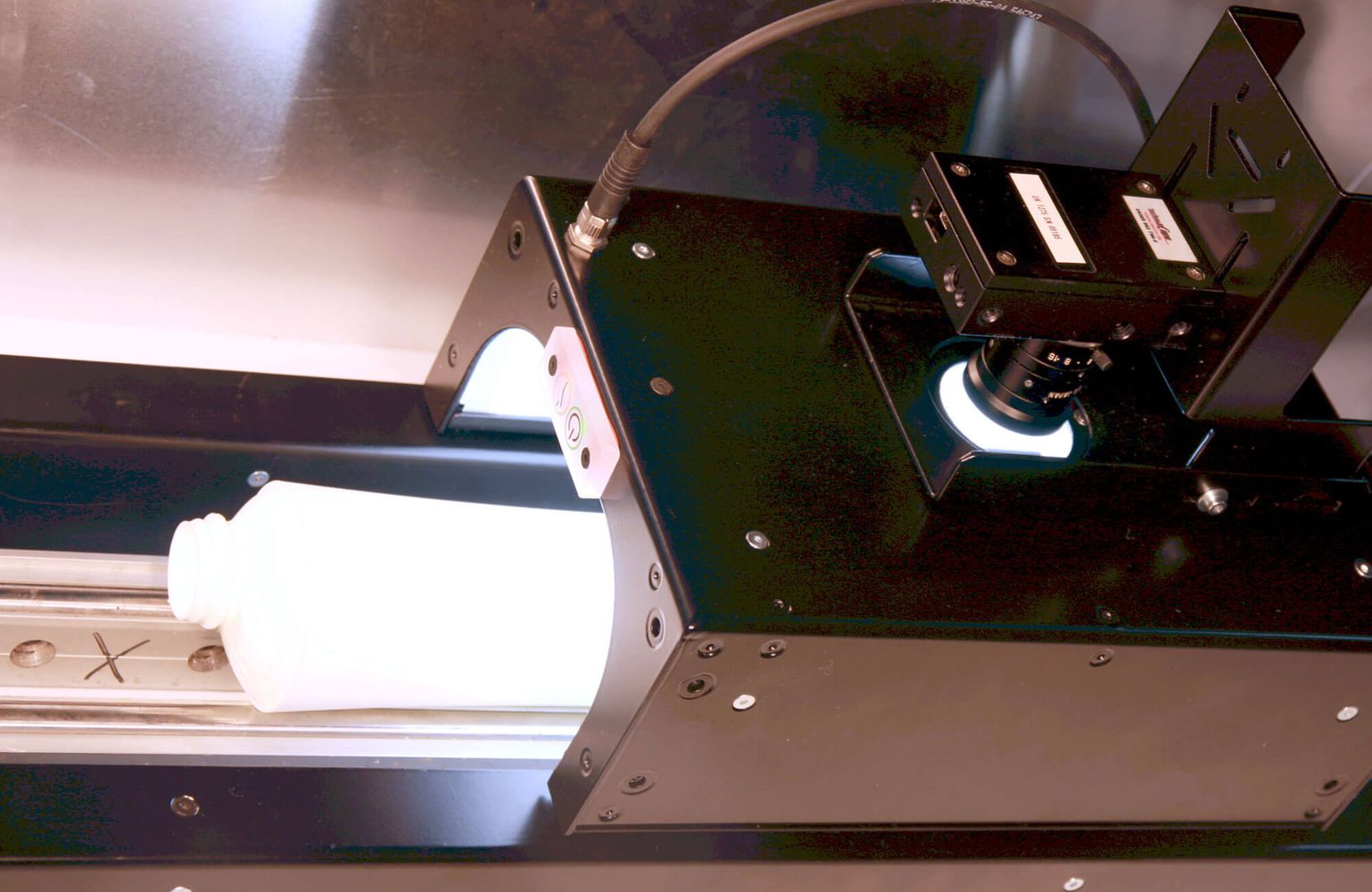

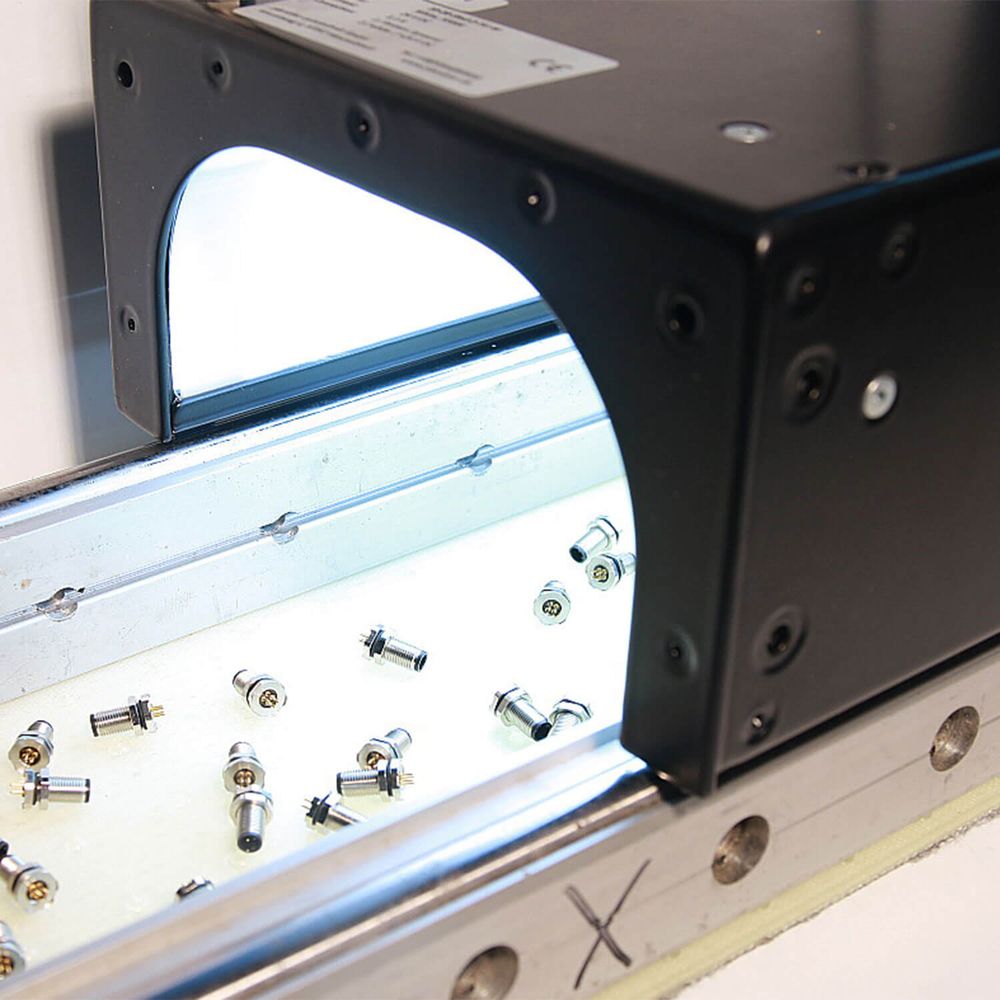

Tunnels d'éclairage

Les tunnels d'éclairage fonctionnent avec des surfaces lumineuses actives et non pas par rayonnement indirect. Ils garantissent ainsi une luminosité supérieure pour la vision industrielle sur les échantillons.

Leur dôme d'éclairage ouvert avec « entrée et sortie » permet d'insérer facilement les tunnels dans une ligne de fabrication. Fabrication sur-mesure

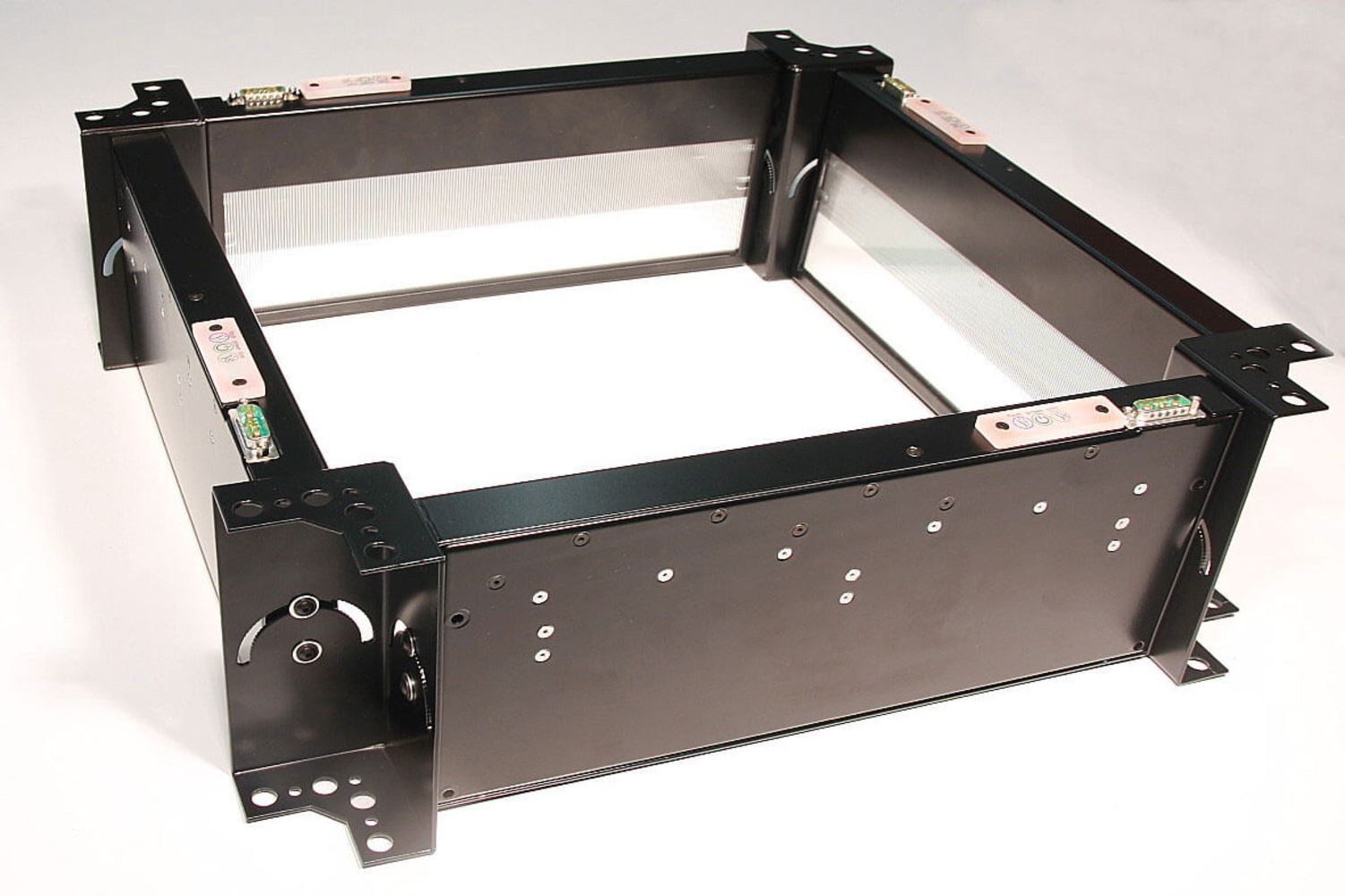

Eclairages en champ sombre et capots lumineux

Ce système d'éclairage a été développé spécialement pour le contrôle des wafers. Aujourd'hui, l'utilisation de "champs sombres" pour grandes surfaces s'est étendu aux domaines les plus divers de la vision industrielle.

Il fonctionne avec un rayonnement LED indirect combiné à des surfaces réfléchissantes répartissant la lumière de manière homogène, avec un angle d'incidence faible sur les pièces à contrôler.

Les éclairages existent en version individuelle comme éclairage en champ sombre ou combiné sous forme de capot lumineux. De plus, chaque segment se commande individuellement pour créer des effets lumineux différents.

Contrairement aux champs sombres plats, cette technologie permet d'agrandir considérablement la surface utile.

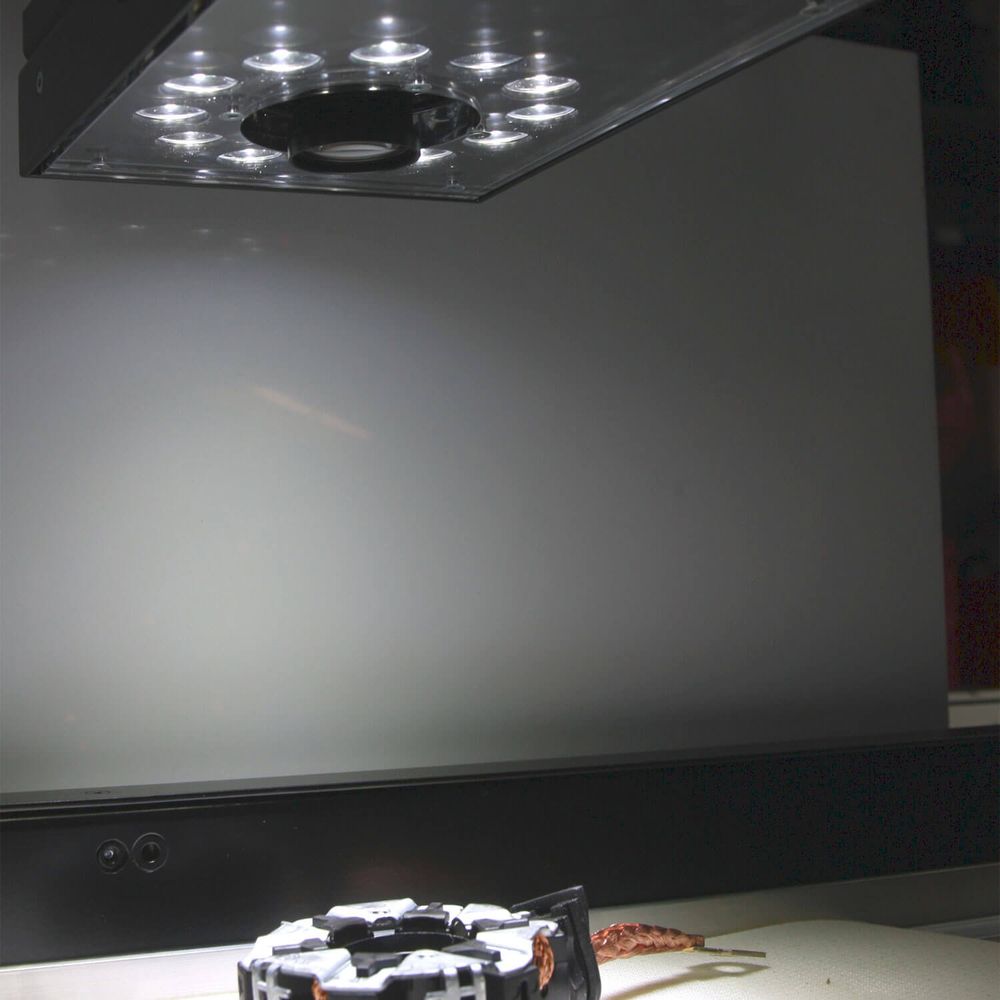

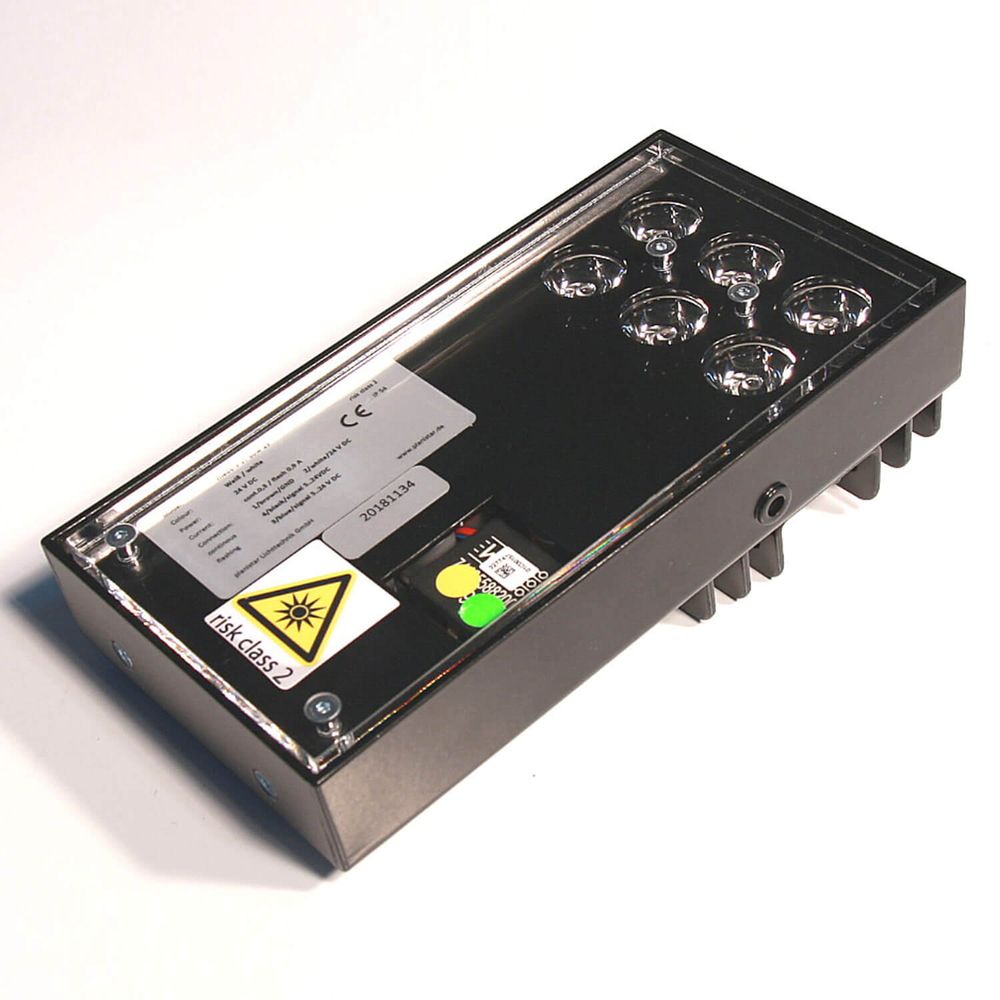

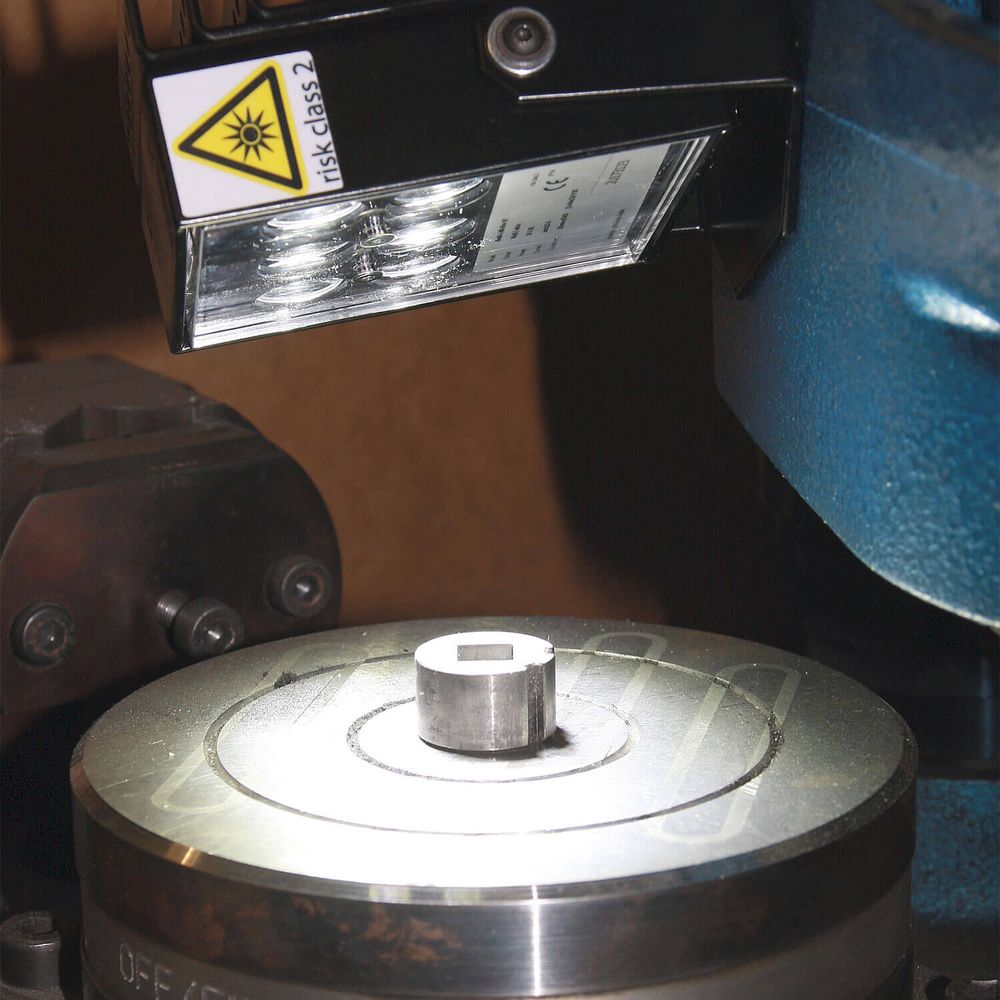

Projecteurs

Ces projecteurs LED sont équipés de LED 7 W à forte luminosité. Les optiques peuvent être choisies librement en fonction de l'angle de rayonnement souhaité. Il est ainsi possible de créer un champ sombre ou un champ clair à longue distance.

Afin de garantir une haute durabilité pour vos tâches de vision industrielle, la puissance des spots, projecteurs annulaires et projecteurs de surface est contrôlée par des régulateurs d'alimentation internes dotés de la technologie microprocesseur. Toute erreur de manipulation par un contrôleur externe est ainsi exclue.

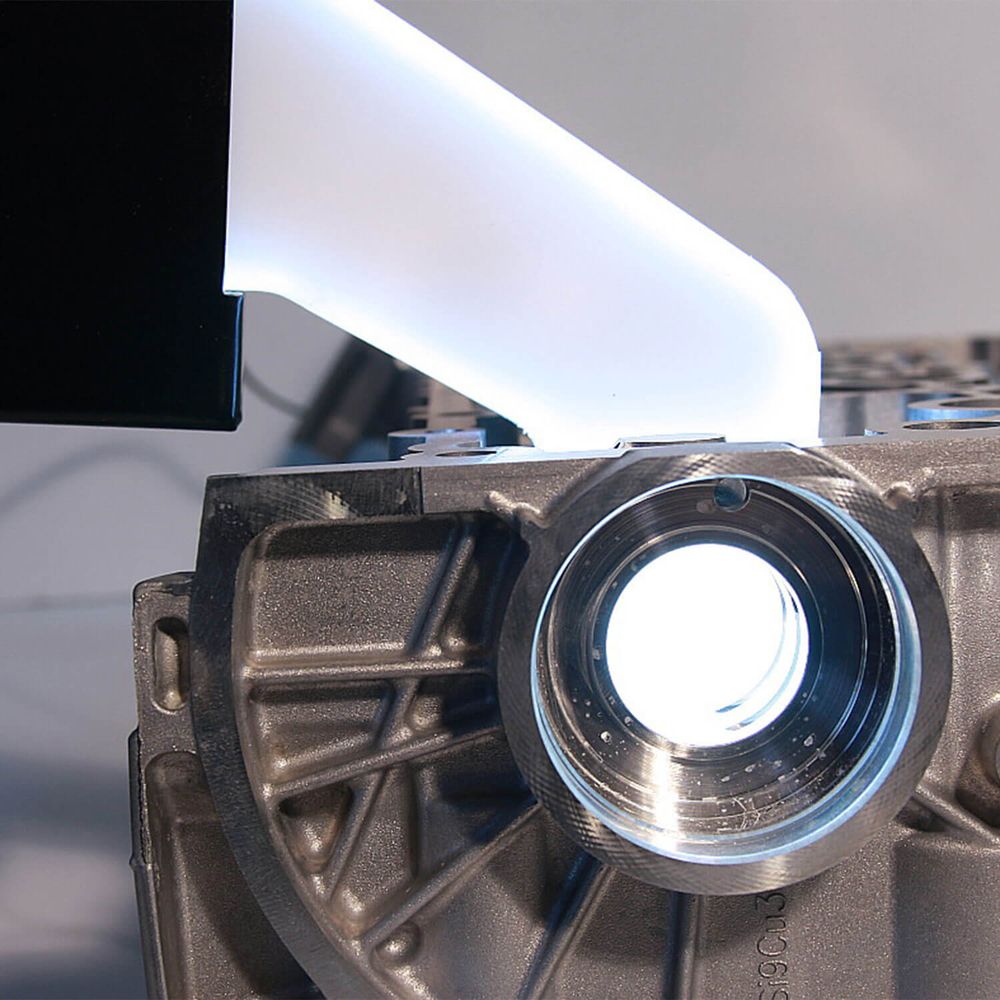

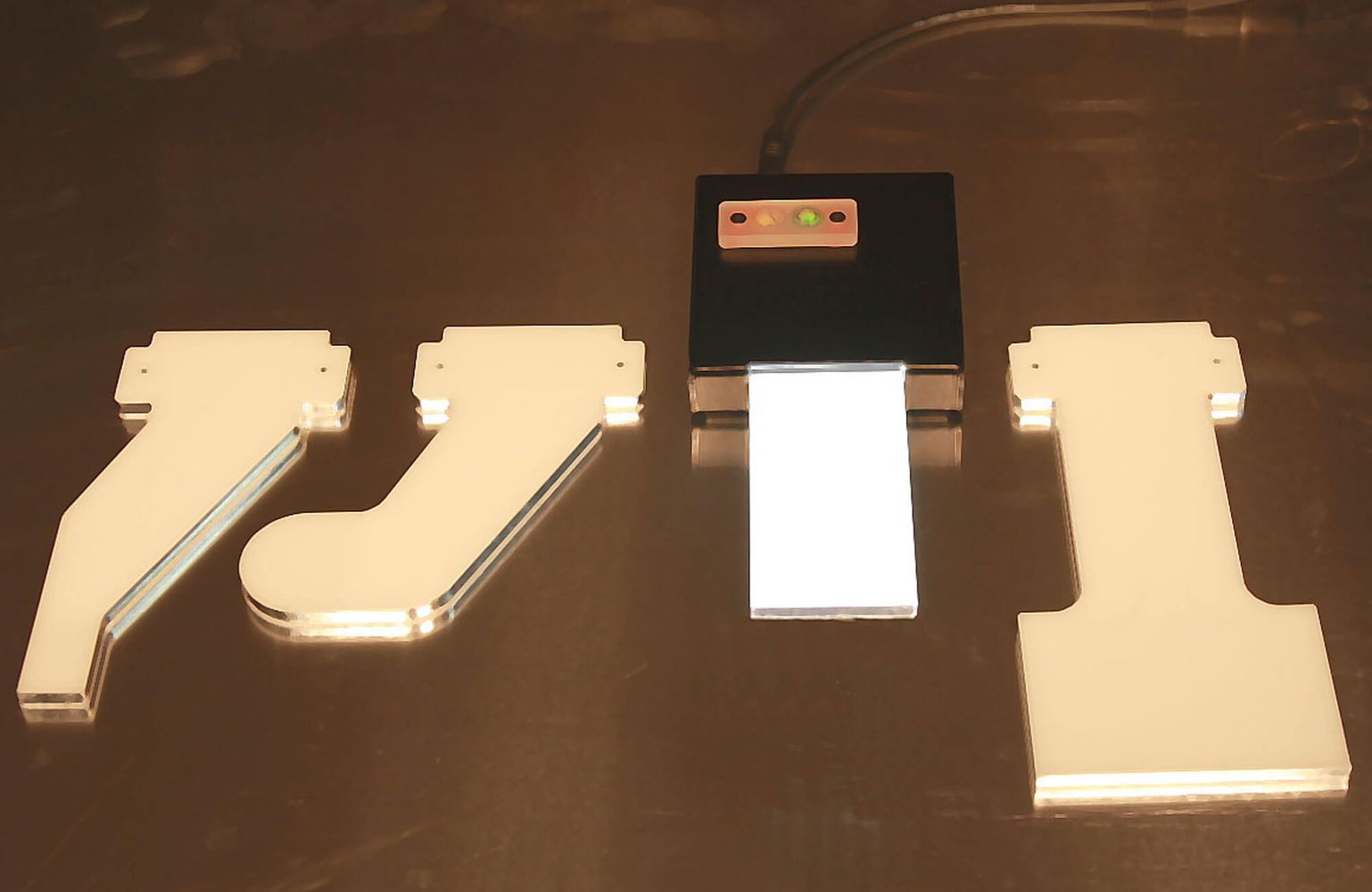

Sabres d'éclairage

Ces sabres d'éclairage résultent de la combinaison d'un guide optique et d'un éclairage de surface. Les LED et la commande sont intégrées dans un boîtier. Ce dernier assure également la dissipation thermique.

Un guide optique en acrylique, spécifique au client, est raccordé depuis un boîtier principal. Les formes et tailles sont très variées.

Ce système permet d'éclairer les espaces exigus, pour lequel un éclairage conventionnel ne pourrait convenir.

L'unité principale est dotée d'une entrée de commutation d'optocoupleur, 5 V TTL et 24 V SPS.

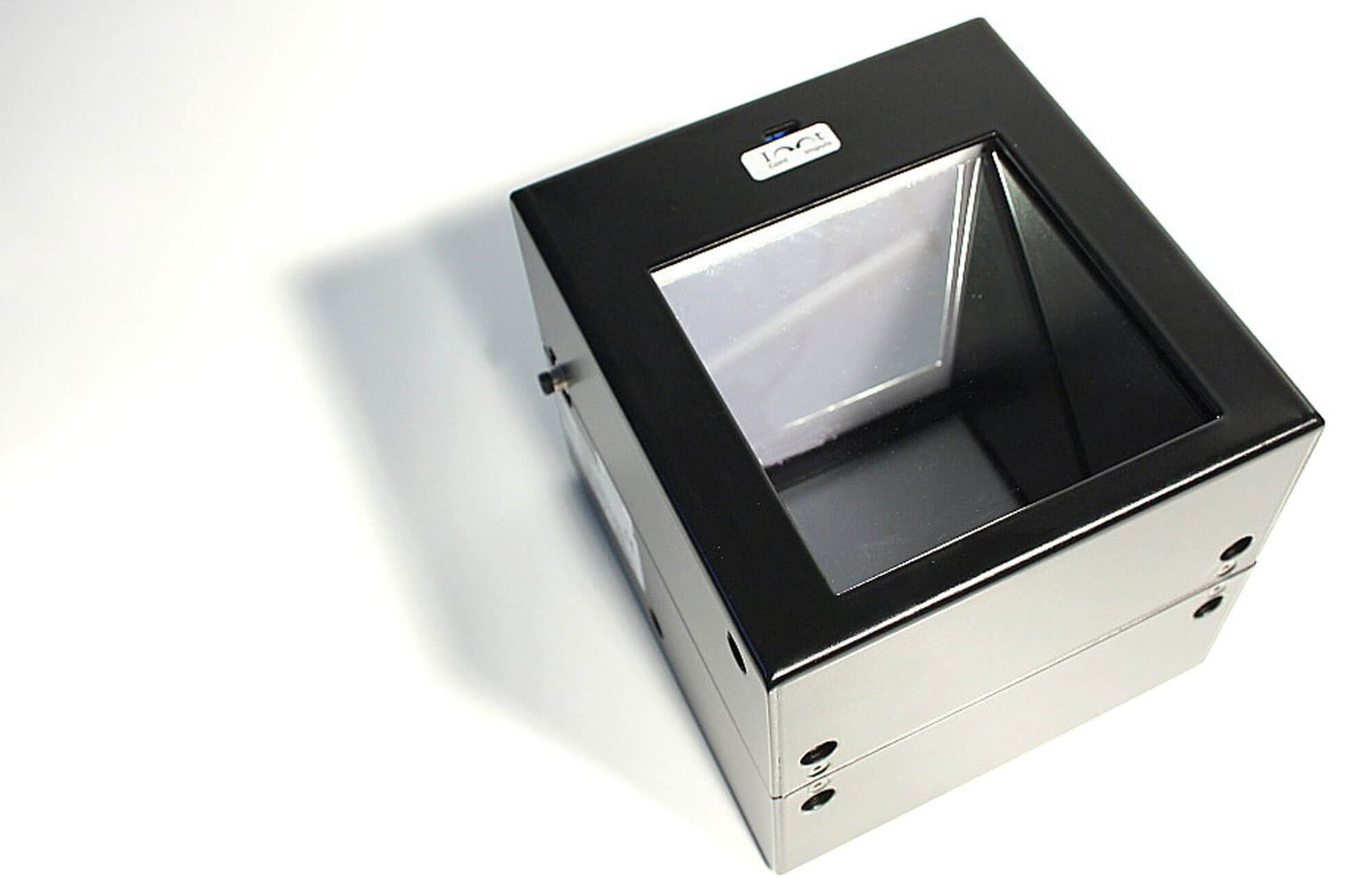

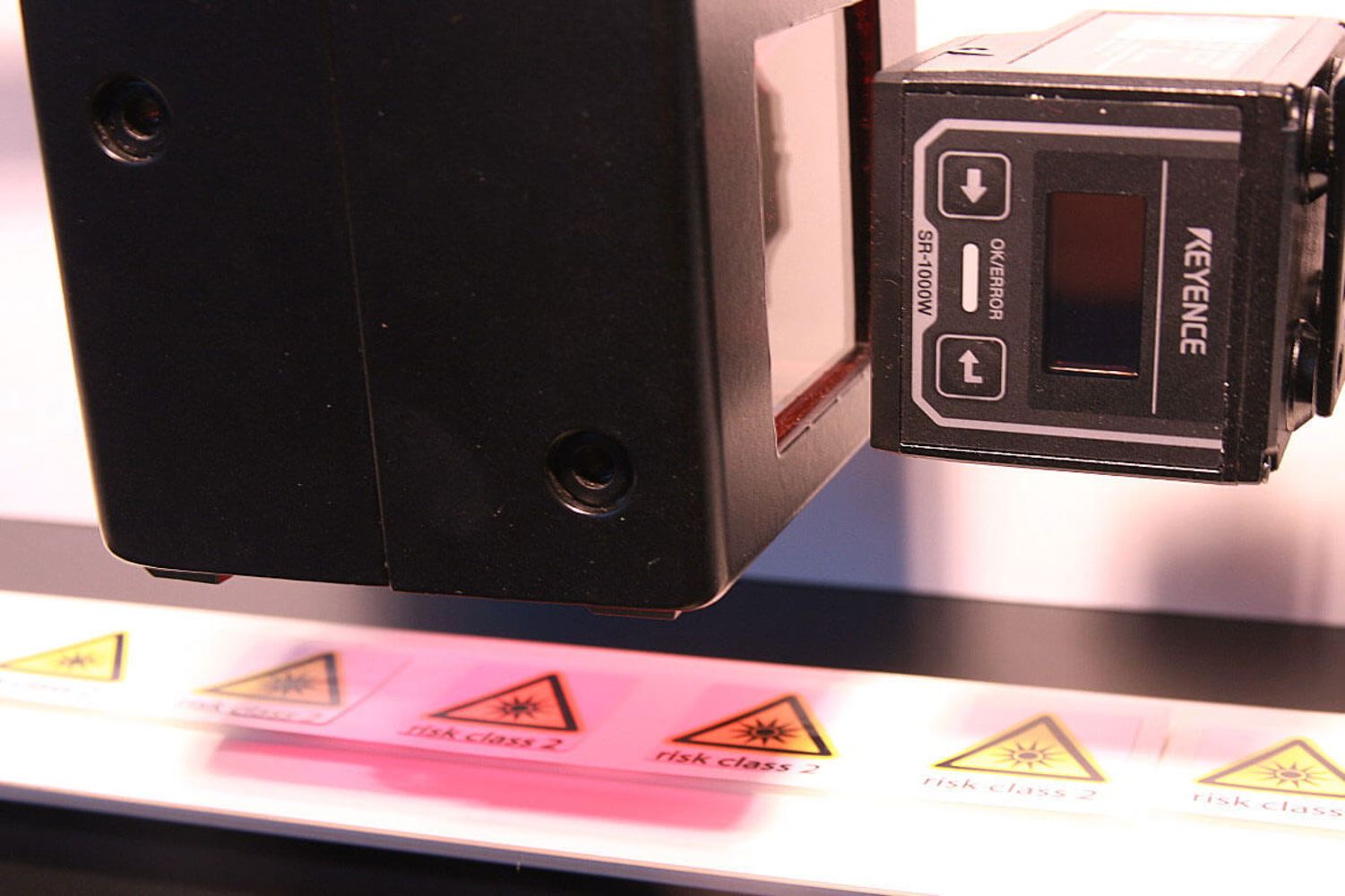

Eclairages coaxiaux

Les éclairages coaxiaux sont équipés d'un miroir diviseur de haute qualité et de verres de protection en verre véritable antireflet.

Ces éclairages spéciaux permettent d'éviter les réflexions de la caméra sur un objet, en examen, très brillant. La lumière et la caméra regardent depuis la même direction avec le même angle d'incidence vers la pièce contrôlée.

Notre technologie coaxiale offre différentes utilisations : un éclairage individuel ou intégrée sur de grandes surfaces ou des tunnels d'éclairage pour passer par dessus la percée pour la caméra.

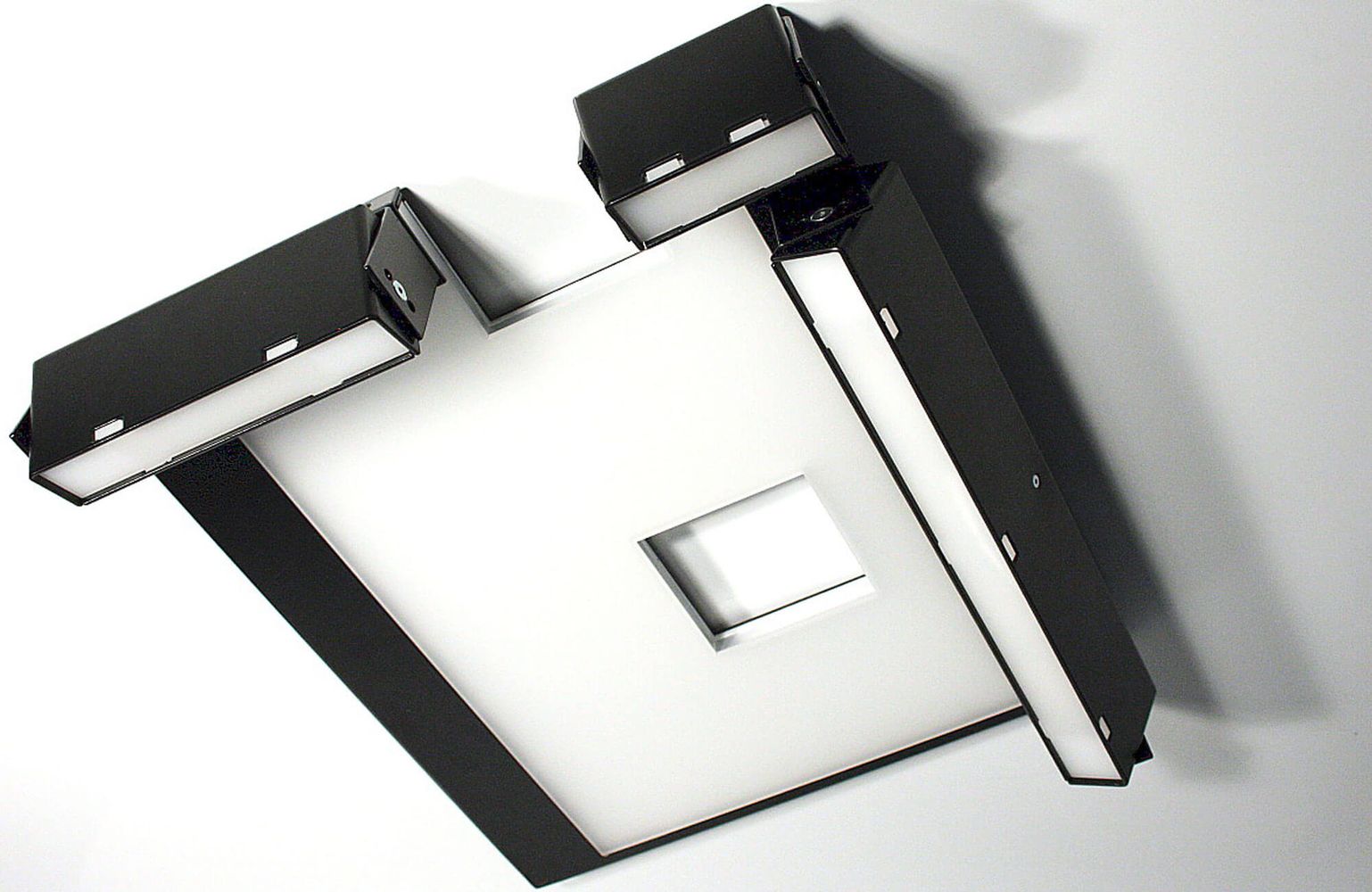

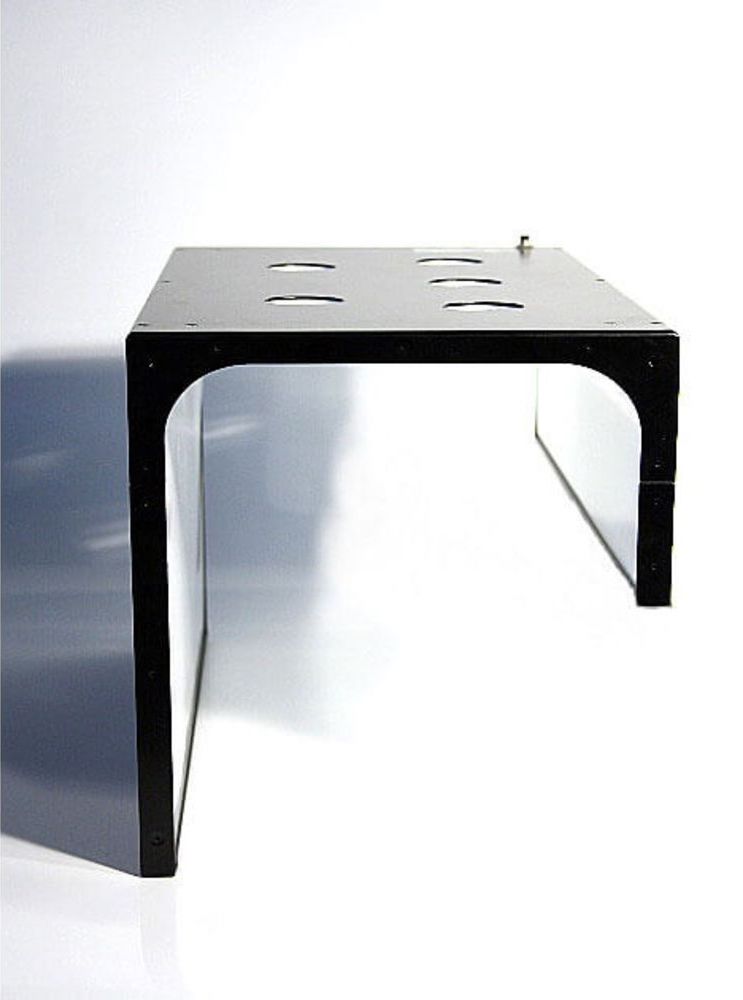

Eclairages sur-mesure

Nous pouvons adapter nos éclairages aux tâches de vision industrielle de chacun (de la pièce unique jusqu'aux appareils en série).

Notre traçabilité minutieuse des éclairages LED produits, nous permet de refabriquer des appareils de rechange, même après de nombreuses années.

La production sur-mesure intervient en cas de modifications légères sur nos éclairages standard et couvre jusqu'au développement d'innovations pour obtenir les effets lumineux particuliers requis pour vos projets de vision industrielle.
